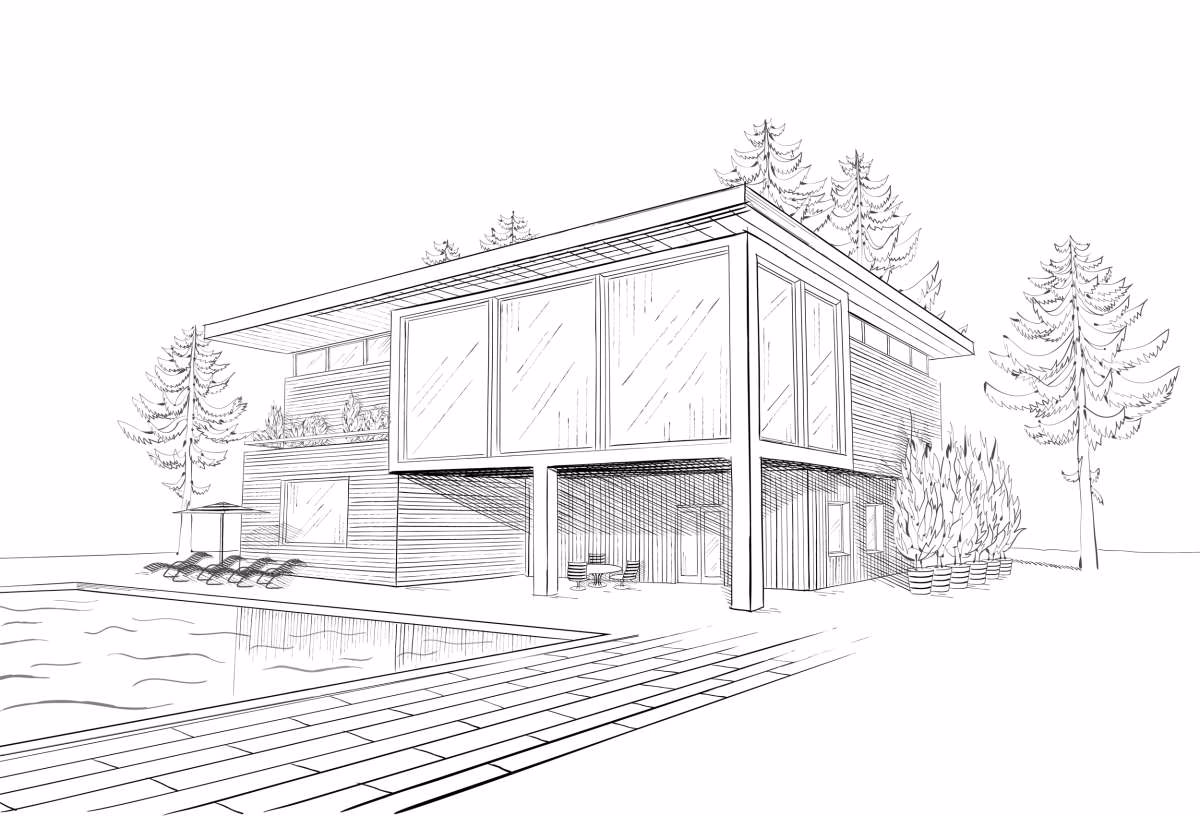

Damit ein Gebäude von der ersten Idee bis zur Realität wird, bedienen sich Architektinnen und Architekten eines unverzichtbaren Werkzeugs: der Zeichnung. Sie ist mehr als nur eine Skizze; sie ist die präzise Sprache, die alle Beteiligten am Bau verstehen müssen. Neben freien Skizzen zur Ideenfindung gibt es technische Zeichnungen, die je nach Detailgrad den Handwerkern auf der Baustelle als exakte Anleitung dienen. Um einen Entwurf vollständig darzustellen und alle Aspekte zu kommunizieren, sind verschiedene Arten von Zeichnungen notwendig. Die wichtigsten davon sind Grundrisse, Ansichten und Schnitte. Doch was genau verbirgt sich hinter diesen Begriffen und worin unterscheiden sie sich?
Die drei Kernstücke der Architekturzeichnung
Um ein Bauwerk in seiner Gesamtheit zu erfassen, benötigt man Darstellungen aus verschiedenen Perspektiven. Die drei grundlegenden Darstellungsformen, die zusammen ein umfassendes Bild ergeben, sind der Grundriss, die Ansicht und der Schnitt.
Was ist ein Grundriss?
Stellen Sie sich vor, Sie schneiden das Gebäude horizontal auf einer bestimmten Höhe durch und schauen von oben darauf. Genau das ist ein Grundriss. Er zeigt die Anordnung der Räume, die Position von Wänden, Türen, Fenstern, Treppen und manchmal auch Möbeln oder Sanitäranlagen auf einer bestimmten Ebene. Der Grundriss ist essenziell, um die räumliche Organisation, die Proportionen der Räume und die Zirkulation im Gebäude zu verstehen.
Was ist eine Ansicht?
Eine Ansicht ist die zweidimensionale Darstellung eines Gebäudes, gesehen von einer bestimmten Seite – also von vorne, von hinten, von der Seite oder von oben (als Draufsicht). Ansichten zeigen die äußere Erscheinung des Gebäudes: Fassadengestaltung, Fensteranordnung, Dächer und Eingänge. Sie geben Aufschluss über Stil, Materialität und Proportionen der Außenhülle. In der technischen Zeichnung spricht man oft von der Dreitafelprojektion, bei der Ansichten aus drei rechtwinklig zueinander stehenden Blickwinkeln dargestellt werden, um ein klares Bild zu erhalten. Übliche Bezeichnungen sind „Vorderseite“ (VS), „Seiterechts“ (SR), „Seitelinks“ (SL), „Rückansicht“ (RA), „Draufsicht“ (DS) oder „Ansicht von Unten“ (AU). Aus zwei bekannten Ansichten, wie der Draufsicht und der Vorderansicht, lassen sich oft weitere Ansichten konstruieren.
Was ist ein Schnitt?
Ein Schnitt ist ebenfalls eine Darstellung, die durch einen gedachten Schnitt durch das Gebäude entsteht. Im Gegensatz zum Grundriss, der horizontal schneidet, erfolgt der Schnitt meist vertikal. Er offenbart das Innere des Gebäudes entlang der Schnittlinie. Schnitte sind unerlässlich, um die Höhe der Räume, den Aufbau von Decken, Böden und Dächern, die Position von Treppen und Aufzügen sowie die Beziehungen zwischen verschiedenen Ebenen zu zeigen. Sie geben Einblick in die Konstruktion, die Schichten der Bauteile (z.B. Wandaufbau mit Dämmung) und die räumlichen Bezüge in vertikaler Richtung. Ein Schnitt kann auch anzeigen, wie das Gebäude mit dem Gelände verbunden ist.
Unterschiede und Zusammenspiel
Während der Grundriss die horizontale Organisation zeigt, visualisiert die Ansicht die äußere Hülle und der Schnitt die vertikale Struktur und interne Beziehungen. Keine dieser Zeichnungsarten allein kann das gesamte Gebäude vollständig erklären. Erst im Zusammenspiel liefern Grundrisse, Ansichten und Schnitte alle notwendigen Informationen für Planung und Bau.
Hier ist eine einfache Tabelle, die die Unterschiede zusammenfasst:
| Zeichnungstyp | Blickwinkel / Schnittführung | Wichtige Informationen | Zeigt primär |
|---|---|---|---|
| Grundriss | Horizontaler Schnitt, Blick von oben | Raumanordnung, Wandpositionen, Türen, Fenster, Treppen im Grundriss | Horizontale Organisation |
| Ansicht | Blick von außen auf eine Seite (vorne, hinten, Seite, oben, unten) | Fassadengestaltung, Fensteranordnung, Dachform, äußere Proportionen | Äußere Erscheinung |
| Schnitt | Vertikaler Schnitt, Blick auf die Schnittfläche | Raumhöhen, Decken-/Boden-/Dachaufbau, Treppenposition in der Höhe, vertikale Beziehungen | Vertikale Struktur und interne Beziehungen |
Die Bedeutung von Linienarten und Linienbreiten
Technische Zeichnungen in der Architektur sind hochpräzise und verwenden eine standardisierte Sprache, die auch Linien umfasst. Nicht jede Linie ist gleich, und ihre Dicke und Art haben eine klare Bedeutung, um die Lesbarkeit zu verbessern und Informationen schnell zu vermitteln.
Warum unterschiedliche Linien?
Die Verwendung verschiedener Linienarten (durchgezogen, gestrichelt, gepunktet) und Linienbreiten ermöglicht es, die Komplexität eines Gebäudes klar darzustellen. Verdeckte Kanten, Schnittlinien, Maßlinien, oder die Kanten sichtbarer Bauteile werden durch unterschiedliche Linien hervorgehoben. Dies ist in Normen wie der DIN 1356-1 und DIN ISO 128-23 genau festgelegt, um eine einheitliche Verständigung zu gewährleisten.
Welche Linienbreiten gibt es?
Die Auswahl der Linienbreite hängt vom Maßstab der Zeichnung ab. Eine Linie, die im Maßstab 1:100 gezeichnet ist, muss anders aussehen als eine Linie im Maßstab 1:10. Grundsätzlich gilt: Wichtige und direkt sichtbare Elemente werden mit dickeren Linien gezeichnet, während verdeckte, nur angedeutete oder Hilfselemente mit dünneren Linien dargestellt werden. Typische Linienbreiten in technischen Architekturzeichnungen sind 0,18 mm, 0,25 mm, 0,35 mm, 0,5 mm und 0,7 mm. Eine dicke Linie könnte beispielsweise eine geschnittene Wand darstellen, während eine dünne Linie eine verdeckte Kante oder eine Textur symbolisieren könnte.
Architekturzeichnungen für Laien verstehen
Auch wenn technische Architekturzeichnungen auf den ersten Blick komplex wirken mögen, ist es mit ein wenig Wissen gut möglich, sie zu lesen und zu verstehen. Sie sind das Kommunikationsmittel zwischen Architekt und Bauherr und unerlässlich, um das geplante Projekt zu visualisieren und Entscheidungen zu treffen.
Der Grundriss hilft Ihnen zu sehen, wie die Räume angeordnet sind, wie Sie sich im Haus bewegen werden und ob die Raumgrößen Ihren Vorstellungen entsprechen. Achten Sie auf die Position von Türen und Fenstern und wie diese den Lichteinfall und die Nutzbarkeit der Räume beeinflussen.
Die Ansichten geben Ihnen eine Vorstellung davon, wie Ihr Haus von außen aussehen wird. Betrachten Sie die Proportionen, die Anordnung der Fenster und Türen und die geplanten Materialien. Dies ist entscheidend für den ästhetischen Eindruck.
Die Schnitte sind vielleicht am schwierigsten zu lesen, aber sie sind sehr informativ. Sie zeigen Ihnen die tatsächlichen Raumhöhen, wie die Treppe verläuft, wie die verschiedenen Ebenen miteinander verbunden sind und oft auch den Aufbau von Wänden oder Dächern. Sie geben Einblick in die „inneren Werte“ des Gebäudes.
Die Linienbreiten helfen Ihnen, die Hierarchie der Elemente zu erkennen. Was fett gezeichnet ist, ist meist ein wichtiges, geschnittenes oder sichtbares Element. Dünnere Linien können Hilfslinien, verdeckte Bauteile oder Details darstellen.
Häufig gestellte Fragen
Was ist der Unterschied zwischen einem Grundriss und einem Lageplan?
Ein Grundriss zeigt eine einzelne Etage eines Gebäudes von oben. Ein Lageplan zeigt die Position des Gebäudes auf dem Grundstück, umgeben von Nachbargebäuden, Straßen und der Topografie. Er wird in einem kleineren Maßstab gezeichnet als ein Grundriss.
Muss ich alle Details in einem Schnitt verstehen?
Als Laie müssen Sie nicht jedes Detail der Konstruktion verstehen, das in einem Schnitt dargestellt ist. Wichtig ist, dass Sie die Raumhöhen, die Beziehung der Ebenen zueinander und die allgemeine Struktur erfassen können. Fragen Sie Ihren Architekten, wenn Ihnen etwas unklar ist.
Warum gibt es verschiedene Maßstäbe in Zeichnungen?
Der Maßstab (z.B. 1:100 oder 1:50) gibt an, um wie viel die Zeichnung kleiner ist als die Realität. Ein größerer Maßstab (z.B. 1:50) zeigt mehr Details als ein kleinerer (1:100). Grundrisse und Schnitte werden oft in 1:100 oder 1:50 gezeichnet, während Detailzeichnungen Maßstäbe wie 1:20, 1:10 oder sogar 1:5 haben können.
Kann ich Änderungen an den Zeichnungen vorschlagen?
Ja, die technischen Zeichnungen sind die Grundlage für die Diskussion mit Ihrem Architekten. Wenn Sie die Zeichnungen verstehen, können Sie gezielt Fragen stellen und Änderungswünsche äußern, bevor mit dem Bau begonnen wird. Dies spart Zeit und Kosten.
Fazit
Grundrisse, Ansichten und Schnitte sind das Herzstück der Architekturplanung. Sie sind die Werkzeuge, mit denen Architektinnen und Architekten ihre Ideen präzise kommunizieren und ein Gebäude von der Vision zur Realität führen. Das Verständnis dieser grundlegenden Zeichnungsarten, zusammen mit dem Wissen um die Bedeutung von Linienbreiten und Maßstab, ermöglicht es auch Laien, aktiv am Planungsprozess teilzunehmen, die Entwürfe zu lesen und sich ihr zukünftiges Zuhause oder Gebäude vorzustellen. Sie sind der Schlüssel, um die komplexe Welt des Bauens zugänglich zu machen.
