Druckfedern: Funktion, Aufbau & Auswahl

Druckfedern sind weit mehr als nur einfache Metallspiralen. Sie sind essenzielle Bauteile, die in unzähligen mechanischen Systemen eine kritische Rolle spielen. Ihre Hauptaufgabe besteht darin, Druckkräften entgegenzuwirken, Energie zu speichern und bei Entlastung in ihre ursprüngliche Form zurückzukehren. Dieses Prinzip macht sie zu unverzichtbaren Elementen in Anwendungen, bei denen Kräfte kontrolliert, Schwingungen gedämpft oder Bewegungen präzise gesteuert werden müssen. Ob im komplexen Fahrwerk eines Autos, im feinen Mechanismus eines medizinischen Geräts oder im alltäglichen Kugelschreiber – Druckfedern sind überall präsent und erfüllen ihre Aufgabe mit beeindruckender Zuverlässigkeit.

Im Kern sind Druckfedern spiralförmig gewundene Drahtelemente. Sie sind so konstruiert, dass sie unter Belastung gestaucht werden und dabei mechanische Energie aufnehmen. Wird die Belastung reduziert oder entfernt, geben sie diese Energie wieder frei und dehnen sich auf ihre Ausgangslänge aus. Diese Fähigkeit zur reversiblen Verformung ist das Fundament ihrer Funktionalität und basiert auf den elastischen Eigenschaften des verwendeten Materials.

Was sind Druckfedern und wie funktionieren sie?

Wie bereits erwähnt, handelt es sich bei Druckfedern um spiralförmige Komponenten, die speziell dafür entwickelt wurden, Druckkräften standzuhalten. Wenn eine externe Kraft auf eine Druckfeder wirkt und versucht, sie zu komprimieren, leistet die Feder Widerstand. Dieser Widerstand nimmt proportional zur Stauchung der Feder zu – ein Prinzip, das als Hookesches Gesetz bekannt ist. Das Gesetz besagt, dass die Kraft (F), die eine Feder ausübt, direkt proportional zur Auslenkung (x) von ihrer Ruhelage ist, multipliziert mit der Federkonstante (c): F = c * x.

Die Federkonstante (auch Federrate genannt) ist ein entscheidender Parameter, der die Steifigkeit einer Feder beschreibt. Sie gibt an, wie viel Kraft benötigt wird, um die Feder um einen bestimmten Weg (oft 1 mm) zu stauchen. Eine hohe Federkonstante bedeutet, dass die Feder sehr steif ist und viel Kraft für wenig Verformung benötigt, während eine niedrige Federkonstante auf eine weichere Feder hinweist. Dieses Verhältnis zwischen Kraft und Weg (Deformation) ist fundamental für das Verständnis und die Anwendung von Druckfedern.

Die Funktionsweise zylindrischer Schraubendruckfedern basiert auf der cleveren Wicklung des Drahtes. Wenn die Feder komprimiert wird, bewegen sich die einzelnen Windungen näher zusammen. Dabei wird die im Draht gespeicherte potenzielle Energie erhöht. Sobald die komprimierende Kraft nachlässt, wandelt sich diese gespeicherte Energie wieder in kinetische Energie um, und die Feder expandiert auf ihre ursprüngliche Form zurück.

Aufbau und verwendete Materialien

Der Aufbau einer Druckfeder ist scheinbar einfach, aber die Präzision in der Fertigung ist entscheidend. Die wichtigsten Komponenten sind:

• Der Draht: Dies ist das Grundmaterial. Seine Stärke (Drahtdurchmesser) und Materialeigenschaften sind entscheidend für die Leistung der Feder.
• Die Windungen: Die spiralförmigen Schleifen, die den Körper der Feder bilden. Die Anzahl der Windungen und ihr Durchmesser beeinflussen maßgeblich die Federkonstante und den maximalen Federweg.
• Die Enden: Die Abschlüsse der Feder. Sie können unterschiedlich geformt sein (z. B. angelegt und geschliffen) und dienen der Befestigung und Kraftübertragung in der Anwendung.

Das Material, aus dem Druckfedern hergestellt werden, muss hohe Anforderungen an Elastizität und Ermüdungsbeständigkeit erfüllen. Die gängigsten Werkstoffe sind:

• Federstahl 1.1200: Ein weit verbreiteter Kohlenstoffstahl, der für viele Standardanwendungen ausreichend Festigkeit bietet.
• Edelstahl 1.4310: Ideal für Umgebungen, in denen Korrosion ein Problem darstellt, wie feuchte oder chemisch belastete Bereiche.
• Legierter Federstahl: Wird für anspruchsvollere Anwendungen eingesetzt, bei denen sehr hohe Festigkeiten oder spezifische Eigenschaften unter extremen Bedingungen (z. B. hohe Temperaturen) erforderlich sind.

Die Auswahl des richtigen Materials und die präzise Bestimmung von Drahtdurchmesser, Windungsanzahl, Windungsdurchmesser und Länge sind entscheidend, um die gewünschten mechanischen Eigenschaften wie Federkraft und Federweg zu erzielen.

Wichtige Eigenschaften von Druckfedern

Um die Leistung und Zuverlässigkeit einer Druckfeder in einer bestimmten Anwendung beurteilen zu können, sind mehrere Eigenschaften von Bedeutung:

Federkonstante / Federrate

Wie bereits erläutert, ist dies das Maß für die Steifigkeit der Feder (Kraft pro Wegeinheit, z. B. N/mm). Sie bestimmt, wie stark die Feder bei einer gegebenen Stauchung reagiert.

Maximale Belastung

Jede Feder hat eine Grenze, bis zu welcher sie belastet werden kann, ohne dauerhaft deformiert (plastische Verformung) oder beschädigt zu werden. Diese Grenze hängt stark vom Material, der Geometrie und der Art der Belastung (statisch oder dynamisch) ab.

Ermüdungsfestigkeit

In dynamischen Anwendungen, bei denen die Feder wiederholt be- und entlastet wird (Lastzyklen), ist die Ermüdungsfestigkeit von höchster Bedeutung. Eine gut konstruierte und gefertigte Feder kann Millionen von Zyklen überstehen, ohne zu brechen oder signifikant an Federkraft zu verlieren.

Anwendungsbereiche von Druckfedern

Die Vielseitigkeit von Druckfedern spiegelt sich in ihrer breiten Anwendungspalette wider:

• Automobilbau: Sie sind zentrale Bestandteile in Fahrwerksystemen (Stoßdämpfer, Federbeine), Bremssystemen (Rückstellung von Bremsbelägen), Verriegelungssystemen und verschiedenen Rückholsystemen.
• Maschinenbau: Hier finden sie sich in Spannvorrichtungen zur Fixierung von Werkstücken, in Ventilsystemen zur Steuerung von Fluidströmen und in vielen anderen Mechanismen zur Kraftübertragung und Bewegungssteuerung.
• Medizintechnik: Präzisionsdruckfedern werden in Spritzen und Dosiergeräten für kontrollierte Bewegungen sowie in einer Vielzahl von medizinischen Apparaten eingesetzt.

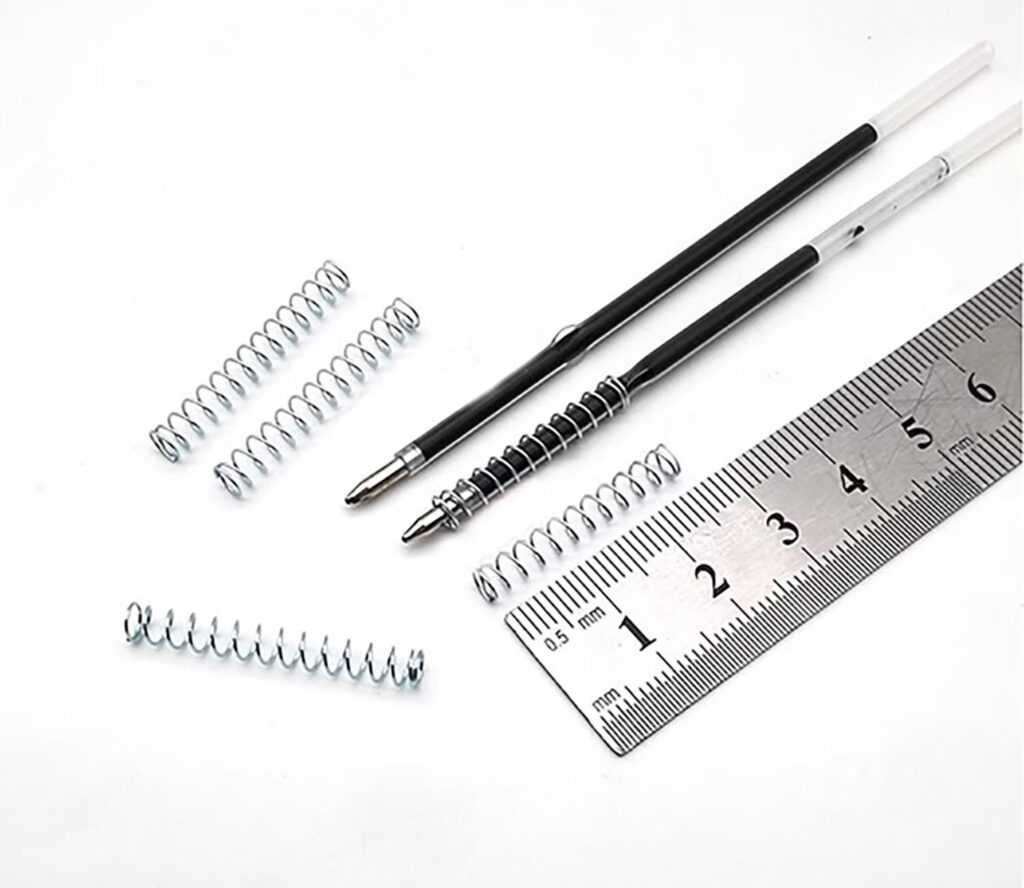

• Konsumgüter: Ein alltägliches Beispiel ist der Kugelschreiber, bei dem eine kleine Druckfeder die Mine zurückstellt. Auch in Haushaltsgeräten dienen sie zur Dämpfung, in Schaltern und zur Bewegungskontrolle.

Diese Liste ist bei weitem nicht vollständig und zeigt nur einen kleinen Ausschnitt, wie allgegenwärtig Druckfedern in modernen Produkten und Systemen sind.

Auswahl der richtigen Druckfeder

Die Auswahl der optimalen Druckfeder für eine spezifische Anwendung erfordert die Berücksichtigung mehrerer Kriterien:

• Belastungsanforderungen: Welche maximale Kraft muss die Feder aufnehmen oder ausüben? Wie groß ist der erforderliche Federweg (Weg, den die Feder zurücklegen muss)?
• Materialanforderungen: Muss die Feder korrosionsbeständig sein (z. B. in feuchter oder chemischer Umgebung)? Gibt es extreme Temperaturen, denen sie standhalten muss?
• Baugröße / Bauraum: Welche maximalen Abmessungen (Außendurchmesser, Länge im entspannten und komprimierten Zustand) sind in der Anwendung möglich? Der verfügbare Bauraum limitiert oft die maximal erreichbare Federkraft.
• Zyklenanzahl / Lebensdauer: Wie oft wird die Feder voraussichtlich be- und entlastet? Eine hohe Zyklenzahl erfordert eine Feder mit hoher Ermüdungsfestigkeit und oft eine konservativere Auslegung.

Die sorgfältige Abwägung dieser Faktoren ist entscheidend, um eine Feder zu wählen, die zuverlässig funktioniert und die erwartete Lebensdauer erreicht.

Normen, Standards und Fertigungstoleranzen

Um Qualität und Austauschbarkeit von Druckfedern zu gewährleisten, gibt es internationale und nationale Normen. In Deutschland und Europa sind die Normen DIN EN 15800 und DIN 2096 relevant. Diese Normen legen geometrische und mechanische Anforderungen fest, die bei der Konstruktion und Fertigung von Schraubendruckfedern einzuhalten sind.

Der Fertigungsausgleich gemäß EN 15800 ist ein wichtiger Aspekt der Qualitätssicherung. Er bezieht sich auf die zulässigen Toleranzen bei der Herstellung. Da bei der Federfertigung, trotz modernster Technik, geringe Abweichungen bei Abmessungen und Federkräften auftreten können, definieren diese Normen akzeptable Grenzwerte. Die Einhaltung dieser Toleranzen stellt sicher, dass Federn mit denselben Spezifikationen auch tatsächlich ähnliche Eigenschaften aufweisen und in der vorgesehenen Anwendung funktionieren.

Wie funktionieren zylindrische Schraubendruckfedern im Detail?

Betrachten wir die Funktionsweise noch etwas genauer. Zylindrische Schraubendruckfedern werden aus einem Draht gefertigt, der zu einer zylindrischen Spirale geformt wird. Wenn eine Kraft auf die Enden der Feder wirkt und sie zusammendrückt, wird der Draht auf Torsion (Verdrehung) beansprucht. Die Windungen versuchen, sich enger zusammenzuziehen. Diese Torsionsspannung im Draht ist die Ursache für die Rückstellkraft der Feder.

Die Fähigkeit der Feder, bei Wegfall der Last in ihre ursprüngliche Form zurückzukehren, beruht auf der Elastizität des Drahtmaterials. Solange die Belastung die Streckgrenze des Materials nicht überschreitet, verhält sich der Draht elastisch – er verformt sich unter Last, nimmt aber beim Entlasten wieder seine Ursprungsform an. Wird die Streckgrenze überschritten, kommt es zu einer plastischen oder bleibenden Verformung, und die Feder kehrt nicht mehr vollständig in ihre Ausgangslage zurück.

Die Leistung einer solchen Feder wird von verschiedenen Faktoren beeinflusst:

• Drahtstärke: Ein dickerer Draht führt zu einer steiferen Feder (höhere Federkonstante) und kann höhere Lasten tragen.
• Windungszahl: Mehr Windungen bei gleicher Drahtstärke und gleichem Durchmesser führen zu einer weicheren Feder (niedrigere Federkonstante) und einem größeren maximalen Federweg.
• Drahtdurchmesser (Windungsdurchmesser): Ein größerer Windungsdurchmesser bei gleicher Drahtstärke und Windungszahl führt ebenfalls zu einer weicheren Feder.
• Material: Das Material beeinflusst die maximale Belastbarkeit, die Ermüdungsfestigkeit, die Korrosionsbeständigkeit und das Verhalten bei unterschiedlichen Temperaturen.

Designüberlegungen für optimale Leistung

Beim Design einer Anwendung, die eine Druckfeder nutzt, sind spezifische Überlegungen notwendig:

• Die Feder muss so dimensioniert sein, dass sie die erforderliche Last über den benötigten Weg zuverlässig aufnehmen kann.
• Der verfügbare Bauraum muss berücksichtigt werden. Die freie Länge, die Länge unter maximaler Last und der Außendurchmesser der Feder müssen in den zur Verfügung stehenden Platz passen.
• Umgebungsbedingungen wie Temperatur, Feuchtigkeit oder Kontakt mit Chemikalien können das Material und die Leistung der Feder beeinflussen und müssen bei der Materialauswahl berücksichtigt werden.
• Die erwartete Lebensdauer der Anwendung bestimmt die erforderliche Ermüdungsfestigkeit der Feder. Für sehr hohe Zyklenzahlen sind oft spezielle Materialien, Oberflächenbehandlungen und eine sorgfältige Auslegung notwendig.

Vorteile und Nachteile von Druckfedern

Wie jedes Bauteil haben auch Druckfedern spezifische Vor- und Nachteile:

Vorteile:

• Hohe Belastbarkeit: Sie können erhebliche Druckkräfte aufnehmen und speichern.
• Zuverlässigkeit: Bei korrekter Auslegung und Fertigung sind sie sehr langlebig und funktionieren über Millionen von Zyklen zuverlässig.
• Vielseitigkeit: Sie können aus verschiedenen Materialien gefertigt und für eine breite Palette von Anwendungen angepasst werden.

Nachteile:

• Platzbedarf: Insbesondere bei großen Federwegen oder hohen Kräften können Druckfedern einen erheblichen Bauraum benötigen.
• Gewicht: Je nach Größe und Material können sie, verglichen mit anderen Kraftspeichermethoden, relativ schwer sein.
• Kosten: Hochpräzise oder aus Spezialmaterialien gefertigte Federn können teuer sein.

Wartung und Pflege

Die Wartung von Druckfedern ist in der Regel minimal, aber einige Punkte können die Lebensdauer verlängern:

• Reinigung: Entfernen von Schmutz, Staub oder korrosiven Substanzen, insbesondere in kritischen Anwendungen.
• Schmierung: In bestimmten Umgebungen oder bei hohen Reibungskräften zwischen den Windungen kann eine Schmierung sinnvoll sein, um Verschleiß zu reduzieren. Dabei ist ein geeignetes, materialverträgliches Schmiermittel zu wählen.
• Inspektion: Regelmäßige Sichtprüfung auf Anzeichen von Verschleiß, Korrosion oder bleibender Verformung.
• Austausch: Beschädigte oder sichtbar ermüdete Federn sollten umgehend ausgetauscht werden, um Funktionsstörungen oder Ausfälle der gesamten Anwendung zu vermeiden.

Häufig gestellte Fragen zu Druckfedern

Um das Thema abzurunden, beantworten wir einige häufige Fragen:

Was ist der Unterschied zwischen einer Druckfeder und einer Zugfeder?

Eine Druckfeder arbeitet unter Kompression – sie wird gestaucht und übt eine Kraft aus, die versucht, sie auseinanderzudrücken. Eine Zugfeder arbeitet unter Extension – sie wird auseinandergezogen und übt eine Kraft aus, die versucht, sie zusammenzuziehen.

Warum sind die Enden von Druckfedern oft angelegt und geschliffen?

Angelegte (die letzte Windung liegt an der vorherigen an) und geschliffene Enden sorgen für eine plane Auflagefläche. Dies gewährleistet eine gleichmäßigere Kraftübertragung und reduziert die Gefahr des Knickens der Feder, insbesondere bei längeren Federn.

Kann eine Druckfeder brechen?

Ja, eine Druckfeder kann brechen, wenn sie über ihre maximale Belastungsgrenze hinaus belastet wird, wenn Materialfehler vorliegen oder wenn sie durch wiederholte Belastung ermüdet ist (Ermüdungsbruch).

Was bedeutet "Federweg"?

Der Federweg ist der Weg, um den eine Feder von ihrer entspannten Länge bis zu einer bestimmten Position unter Last komprimiert wird. Der maximale Federweg ist die Differenz zwischen der freien Länge und der Blocklänge (vollständig komprimierte Länge).

Fazit

Druckfedern sind fundamentale Bauteile in der modernen Technik. Ihre Fähigkeit, Kräfte aufzunehmen, Energie zu speichern und kontrolliert wieder abzugeben, macht sie unverzichtbar in einer enormen Bandbreite von Anwendungen – von einfachen Konsumgütern bis hin zu komplexen Industriesystemen. Das Verständnis ihrer Funktionsweise, der relevanten Materialeigenschaften und der Kriterien für die Auswahl ist essenziell für Ingenieure und Techniker. Obwohl sie unscheinbar wirken mögen, sind Druckfedern wahre Kraftpakete, die durch präzises Design und sorgfältige Fertigung ihre lebenswichtige Aufgabe zuverlässig erfüllen.
