Alles über Druckfedern: Funktion & Anwendung

Druckfedern sind oft unscheinbare, aber fundamental wichtige Komponenten in einer Vielzahl von mechanischen Systemen. Von den einfachsten Alltagsgegenständen bis hin zu komplexen Industriemaschinen erfüllen sie eine entscheidende Funktion, indem sie Kräften Widerstand leisten und Energie speichern. In diesem Artikel tauchen wir tief in die Welt der Druckfedern ein, beleuchten ihre Funktionsweise, ihre vielfältigen Einsatzgebiete und geben Ihnen praktische Tipps zur Auswahl und Handhabung.

Eine Druckfeder ist im Wesentlichen eine zylindrische Spirale, die aus elastischem Material, meist hochwertigem Federstahl, gefertigt ist. Ihre primäre Aufgabe besteht darin, einer auf sie axial einwirkenden Druckkraft einen Widerstand entgegenzusetzen. Wenn eine Druckfeder zusammengedrückt wird, nimmt sie Energie auf und speichert sie in Form von potenzieller mechanischer Energie. Wird die Kraft entlastet, gibt die Feder diese Energie wieder frei und kehrt in ihre ursprüngliche, unbelastete Form zurück. Diese Eigenschaft macht sie zu einem unverzichtbaren Bauteil in unzähligen Anwendungen.

Die Kernfunktionen einer Druckfeder

Die Vielseitigkeit von Druckfedern ergibt sich aus ihren verschiedenen Funktionen:

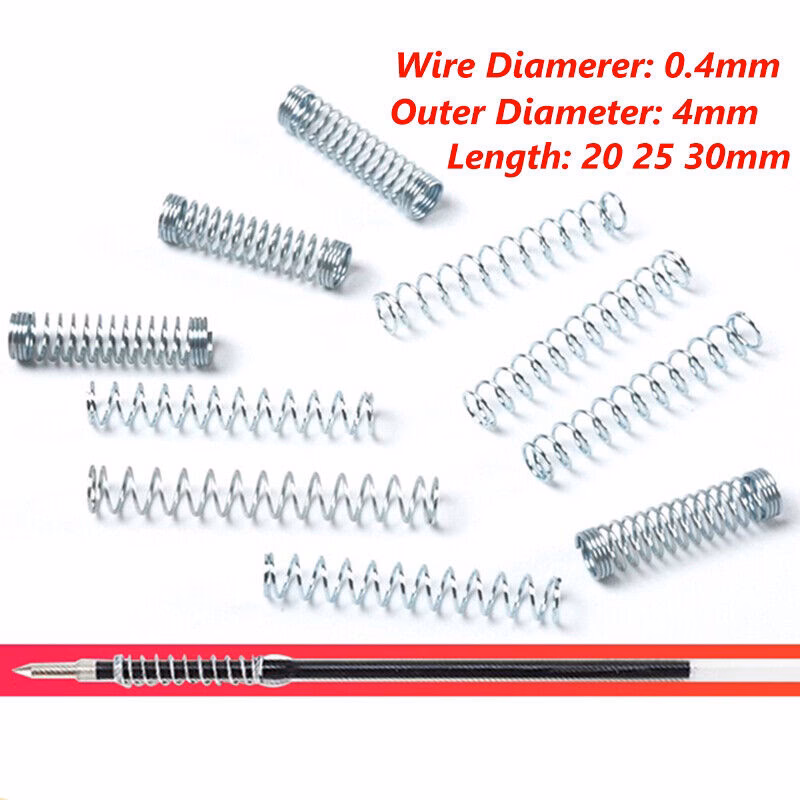

• Energiespeicher: Die wohl bekannteste Funktion. Druckfedern speichern mechanische Energie, die bei Bedarf wieder freigegeben werden kann. Denken Sie an einen Kugelschreiber, bei dem die Feder die Mine ausfährt, oder an das Schließen einer Tür.
• Stoßdämpfer: Sie können kinetische Energie absorbieren und in potenzielle Energie umwandeln, wodurch Stöße abgemildert werden. Dies ist beispielsweise in Fahrzeugfederungen der Fall.
• Schwingungsdämpfer: Ähnlich wie Stoßdämpfer können sie unerwünschte Schwingungen in Systemen reduzieren oder eliminieren.
• Kraftgenerator: Druckfedern können eine konstante oder definierte Kraft aufrechterhalten, um beispielsweise zwei Bauteile auseinanderzudrücken oder einen Druck aufzubauen. Dies findet sich in Ventilen, Schaltern oder Kupplungen.

Im unbelasteten Zustand weisen die Windungen einer Druckfeder einen deutlichen Abstand zueinander auf. Wird die Feder belastet, verringert sich dieser Abstand. Es ist jedoch von entscheidender Bedeutung, eine Druckfeder niemals so weit zusammenzudrücken, dass sich die einzelnen Windungen berühren (Blocklänge). Eine solche Überlastung führt zu extrem hohen Materialspannungen und kann die Feder dauerhaft verformen oder ihre Lebensdauer drastisch verkürzen.

Druckfedern in der Praxis: Zahllose Anwendungsmöglichkeiten

Druckfedern sind die am häufigsten anzutreffende Art von Metallfedern, was ihren vielseitigen Einsatzmöglichkeiten geschuldet ist. Ihre Fähigkeit, effektiv Energie aufzubauen und freizugeben, macht sie ideal für eine breite Palette von Produkten und Systemen.

Die Anwendungsbereiche reichen von der Feinmechanik bis zur Schwerindustrie:

• Konsumgüter: Kugelschreiber, Tastaturen, Spielzeug, Batteriekontakte, Sprühköpfe.
• Automobilindustrie: Ventilfedern im Motor, Federungssysteme, Kupplungen, Bremsmechanismen, Sitzverstellung.
• Elektronik: Taster, Schalter, Steckverbinder, Batteriefächer.
• Medizintechnik: Spritzenpumpen, medizinische Geräte, Prothesen.
• Industrie: Ventile, Pumpen, Maschinenbau, Werkzeugmaschinen, Sicherheitseinrichtungen.
• Haushaltsgeräte: Waschmaschinen, Geschirrspüler, Rasenmäher.

Diese Liste ist bei weitem nicht vollständig, zeigt aber, wie tief Druckfedern in unserem Alltag und in technologischen Systemen verwurzelt sind. Ihre Zuverlässigkeit und relativ einfache Bauweise machen sie zu einer ersten Wahl, wenn es darum geht, Druckkräfte zu handhaben.

Materialien für Druckfedern: Auswahl und Eigenschaften

Die Wahl des richtigen Materials ist entscheidend für die Leistungsfähigkeit und die Lebensdauer einer Druckfeder, da verschiedene Umgebungen und Anforderungen unterschiedliche Materialeigenschaften erfordern. Die gebräuchlichsten Materialien sind Federstahllegierungen.

Hier sind die im bereitgestellten Text genannten Materialien und ihre typischen Anwendungen:

Pianodraht (Kohlenstoffstahl, nicht rostfrei)

Federn aus Pianodraht sind bekannt für ihre hohe Festigkeit und Belastbarkeit. Sie sind etwa 10 % stärker als vergleichbare Federn aus Edelstahl. Allerdings bietet Pianodraht keinen natürlichen Rostschutz. Daher eignen sich Federn aus diesem Material am besten für trockene Umgebungen, in denen keine Feuchtigkeit oder korrosive Stoffe vorhanden sind. Eine Verwendung in feuchten Bedingungen ohne Oberflächenbehandlung führt schnell zu Korrosion und einem Verlust der Federkraft.

Verzinkter Pianodraht

Diese Variante basiert auf Pianodraht, der nachträglich galvanisch verzinkt wird. Die Verzinkung verleiht den Federn eine glänzende Oberfläche und bietet eine gewisse, wenn auch nur mäßige, Korrosionsbeständigkeit. Verzinkte Druckfedern sind besser für leicht feuchte Umgebungen geeignet als blanker Pianodraht und bieten einen Kompromiss zwischen der hohen Festigkeit des Pianodrahts und einem gewissen Schutz vor Feuchtigkeit. Sie sind jedoch nicht für stark korrosive oder dauerhaft nasse Umgebungen ausgelegt.

Edelstahl (z.B. AISI 302/304)

Für feuchte oder leicht korrosive Umgebungen ist Edelstahl die bevorzugte Wahl. Federn aus Standard-Edelstahllegierungen wie AISI 302 oder 304 sind rostfrei und widerstandsfähiger gegenüber Feuchtigkeit als Pianodraht, sowohl blank als auch verzinkt. Wie erwähnt, sind sie in der Regel etwa 10 % schwächer als Federn aus Pianodraht gleicher Abmessungen. Sie bieten eine gute Balance zwischen Korrosionsbeständigkeit und mechanischer Festigkeit für allgemeine Anwendungen in feuchter Umgebung.

Spezifischer Edelstahldraht (z.B. AISI 316)

Wenn Federn extrem aggressiven Umgebungen ausgesetzt sind, wie z. B. starken Chemikalien, Salzwasser oder sehr hohen Temperaturen, ist ein spezieller Edelstahldraht wie AISI 316 erforderlich. Dieses Material enthält Molybdän, was seine Korrosionsbeständigkeit in anspruchsvollen Umgebungen erheblich verbessert. Federn aus AISI 316 sind die robusteste Wahl in Bezug auf Korrosionsschutz, können aber spezifische mechanische Eigenschaften aufweisen, die bei der Konstruktion berücksichtigt werden müssen.

Die Wahl des Materials beeinflusst direkt die Lebensdauer und Zuverlässigkeit der Feder unter den gegebenen Einsatzbedingungen. Eine falsche Materialwahl kann zu vorzeitigem Versagen durch Korrosion oder Materialermüdung führen.

Die Lebensdauer einer Druckfeder maximieren

Die Lebensdauer einer Druckfeder ist nicht unendlich. Sie unterliegt der Materialermüdung, insbesondere wenn sie zyklischen Belastungen ausgesetzt ist (also immer wieder zusammengedrückt und entlastet wird). Um eine möglichst lange Lebensdauer Ihrer Druckfedern zu gewährleisten, sollten einige wichtige Punkte beachtet werden:

• Vermeidung von Überlastung: Drücken Sie die Feder niemals bis zur Blocklänge zusammen, d.h., die Windungen dürfen sich nicht berühren. Dies ist die häufigste Ursache für vorzeitiges Versagen. Planen Sie immer einen ausreichenden Restweg ein.
• Optimale Auslastung: Die Lebensdauer ist exponentiell von der Belastung und dem Federweg abhängig. Eine Feder, die nur moderat belastet wird (z.B. 30% ihrer maximalen Kraft/ihres maximalen Federwegs), hält deutlich länger als eine Feder, die nahe an ihrer Grenze betrieben wird (z.B. 90%). Wenn möglich, wählen Sie eine Feder, die die benötigte Wirkung mit einer geringeren Auslastung erzielt.
• Keine physische Bremse: Druckfedern sind nicht dazu gedacht, als harter Anschlag oder Bremse für bewegliche Teile zu fungieren. Stoßartige Belastungen oder das Abfangen von Massen ohne zusätzliche Dämpfung können die Feder schnell zerstören.
• Richtige Materialwahl: Wie bereits erwähnt, schützt das passende Material vor Korrosion und anderen Umwelteinflüssen, die die Feder schwächen und die Lebensdauer verkürzen könnten.
• Kontrollierter Einbau: Stellen Sie sicher, dass die Feder gerade und ohne Verkanten eingebaut wird, um ungleichmäßige Belastungen und Biegemomente zu vermeiden.

Durch die Beachtung dieser Punkte kann die Lebensdauer einer Druckfeder erheblich verlängert und die Zuverlässigkeit des gesamten Systems verbessert werden.

Eine Druckfeder richtig messen: Eine Schritt-für-Schritt-Anleitung

Um eine bestehende Druckfeder zu ersetzen oder eine neue Feder für eine spezifische Anwendung auszuwählen, ist es unerlässlich, ihre Abmessungen genau zu kennen. Das korrekte Messen einer Druckfeder erfordert Sorgfalt und Präzision. Hier sind die wichtigsten Schritte:

1. Drahtdurchmesser messen: Verwenden Sie einen Messschieber, um den Durchmesser des Federdrahtes zu bestimmen. Messen Sie an mehreren Stellen, um eventuelle Abweichungen festzustellen. Eine Genauigkeit von mindestens drei Dezimalstellen ist anzustreben, da der Drahtdurchmesser einen großen Einfluss auf die Federkraft hat.
2. Außendurchmesser messen: Messen Sie den Außendurchmesser der Feder. Da der Durchmesser leicht variieren kann, ist es ratsam, schräg über die Windungen zu messen, um einen repräsentativen Wert zu erhalten. Dieser Wert ist wichtig, um sicherzustellen, dass die Feder in den verfügbaren Raum passt.
3. Ungespannte Länge (Freie Länge) messen: Messen Sie die Länge der Feder im völlig unbelasteten Zustand. Legen Sie die Feder dazu auf eine ebene Fläche und messen Sie von einem Ende zum anderen. Dieser Wert ist die Referenzlänge.
4. Anzahl der Windungen zählen: Zählen Sie die Gesamtzahl der aktiven Windungen von Beginn bis Ende des Drahtes. Bei angelegten Enden ist dies nicht immer ganz einfach. Zählen Sie so genau wie möglich, idealerweise auf 1/8 einer Windung genau. Die Anzahl der Windungen beeinflusst maßgeblich die Federrate.
5. Windungsrichtung feststellen: Schauen Sie durch den Federkörper. Halten Sie das vordere Drahtende auf 12 Uhr. Prüfen Sie nun, in welche Richtung sich der Draht von Ihnen wegbewegt. Läuft er nach rechts, ist es eine rechtsgewundene Feder. Läuft er nach links, ist es eine linksgewundene Feder. Die Windungsrichtung ist nicht immer kritisch, kann aber bei bestimmten Installationen (z.B. Verschraubung oder ineinandergreifende Federn) wichtig sein.
6. Ausführung der Endwindungen prüfen: Druckfedern können verschiedene Endausführungen haben:
   • Frei auslaufend und ungeschliffen: Die Endwindung läuft einfach aus.
   • Frei auslaufend und geschliffen: Die Endwindung läuft aus, ist aber plan geschliffen.
   • Angelegt und ungeschliffen: Die Endwindung ist so gebogen, dass sie am Körper anliegt.
   • Angelegt und geschliffen: Die Endwindung ist angelegt und zusätzlich plan geschliffen.

   Die Endausführung beeinflusst, wie die Kraft in die Feder eingeleitet wird und wie stabil die Feder steht. Angelegte und geschliffene Enden sorgen für eine plane Auflagefläche und eine bessere Krafteinleitung.

Diese Messungen ermöglichen es Ihnen, die Spezifikationen einer Druckfeder zu ermitteln und die passende Feder für Ihre Anwendung zu finden, sei es aus einem Standardkatalog oder als Sonderanfertigung.

Standard-Druckfedern und Sonderanfertigungen

Für eine Vielzahl von Anwendungen stehen Standard-Druckfedern in einem breiten Spektrum von Größen, Drahtdurchmessern und Materialien zur Verfügung. Diese werden oft nach aktuellen DIN-Normen gefertigt und bieten eine schnelle und kostengünstige Lösung für gängige Anforderungen. Standardisierte Sortimente umfassen oft sehr kleine Federn für die Feinmechanik bis hin zu größeren Dimensionen für industrielle Zwecke, mit Längen von wenigen Millimetern bis über einen Meter.

Manchmal erfordert eine Anwendung jedoch eine Feder mit spezifischen Eigenschaften, die im Standardsortiment nicht verfügbar sind. In solchen Fällen sind Sonderanfertigungen notwendig. Für die Entwicklung von Prototypen oder zur Ermittlung des optimalen Federwegs und der benötigten Länge bieten einige Hersteller auch Federn in längeren Abschnitten an (z.B. 300 mm, 500 mm, 1000 mm), die vom Anwender selbst abgelängt und getestet werden können. Dies ermöglicht eine flexible Anpassung an die spezifischen Anforderungen, bevor eine endgültige Spezifikation für eine Serienfertigung festgelegt wird.

Häufig gestellte Fragen zu Druckfedern

Was ist der Hauptzweck einer Druckfeder?

Der Hauptzweck einer Druckfeder ist es, einer axialen Druckkraft Widerstand zu leisten und dabei mechanische Energie zu speichern, die bei Entlastung wieder freigegeben wird. Sie dient als Energiespeicher, Stoß- oder Schwingungsdämpfer oder Kraftgenerator.

In welchen Produkten finde ich Druckfedern?

Druckfedern sind extrem verbreitet und finden sich in unzähligen Produkten, von einfachen Kugelschreibern und Batteriefächern über Automobilteile (Ventile, Federung) und Haushaltsgeräte bis hin zu komplexen Industriemaschinen und medizinischen Geräten.

Welche Materialien werden typischerweise für Druckfedern verwendet?

Häufig verwendete Materialien sind Pianodraht (für trockene Umgebungen), verzinkter Pianodraht (für leicht feuchte Umgebungen) und verschiedene Edelstahlsorten (für feuchte oder korrosive Umgebungen, z.B. AISI 302/304 oder AISI 316 für aggressive Medien).

Wie bestimme ich die Größe einer Druckfeder, die ich benötige?

Um eine vorhandene Feder zu ersetzen oder eine neue zu spezifizieren, müssen Sie den Drahtdurchmesser, den Außendurchmesser, die ungespannte Länge, die Anzahl der Windungen, die Windungsrichtung und die Ausführung der Endwindungen genau messen und dokumentieren.

Wie kann ich die Lebensdauer meiner Druckfeder verlängern?

Vermeiden Sie unbedingt das Zusammendrücken bis zur Blocklänge. Wählen Sie eine Feder, die die erforderliche Funktion mit einer geringeren Auslastung (Federweg und Kraft) erfüllt. Verwenden Sie die Feder nicht als harten physischen Anschlag oder Bremse und wählen Sie das passende Material für die Umgebungsbedingungen.

Können Druckfedern rosten?

Ja, Druckfedern aus nicht rostfreiem Material wie blankem Pianodraht können rosten, insbesondere in feuchten Umgebungen. Verzinkte Federn bieten einen gewissen Schutz, aber für dauerhaft feuchte oder korrosive Bedingungen sind Federn aus Edelstahl (z.B. AISI 304 oder AISI 316) die beste Wahl.

Zusammenfassend lässt sich sagen, dass Druckfedern trotz ihrer oft geringen Größe eine enorme Bedeutung für die Funktion und Zuverlässigkeit einer Vielzahl von Produkten und Systemen haben. Das Verständnis ihrer Funktionsweise, die korrekte Messung und die sorgfältige Auswahl des Materials und der Abmessungen sind entscheidend für den Erfolg jeder Konstruktion, die auf diese leistungsfähigen Bauteile angewiesen ist.
