Wenn Sie sich mit dem faszinierenden Hobby des Holz- oder Acryl-Drechselns beschäftigen, insbesondere mit dem Ziel, individuelle und einzigartige Kugelschreiber oder andere Schreibgeräte herzustellen, werden Sie schnell auf ein spezielles Werkzeug stoßen, das absolut unverzichtbar ist: den Stiftdorn. Dieses scheinbar einfache Werkzeug ist das Herzstück des Prozesses, wenn es darum geht, die einzelnen Komponenten eines Stiftbausatzes präzise zu bearbeiten und ihnen ihre endgültige Form zu geben.
Ohne einen geeigneten Stiftdorn wäre das Drechseln von Stiften auf einer Drechselbank extrem schwierig, wenn nicht gar unmöglich. Er bietet die notwendige Stabilität und Ausrichtung, um die kleinen und oft filigranen Teile des Stiftes sicher während des gesamten Drechselvorgangs zu halten. Stellen Sie sich vor, Sie müssten versuchen, einen dünnen Holz- oder Acrylrohling freihändig oder mit ungeeigneten Spannmethoden zu bearbeiten – das Ergebnis wäre ungleichmäßig, unpräzise und frustrierend.
Was ist ein Stiftdorn und wofür wird er verwendet?

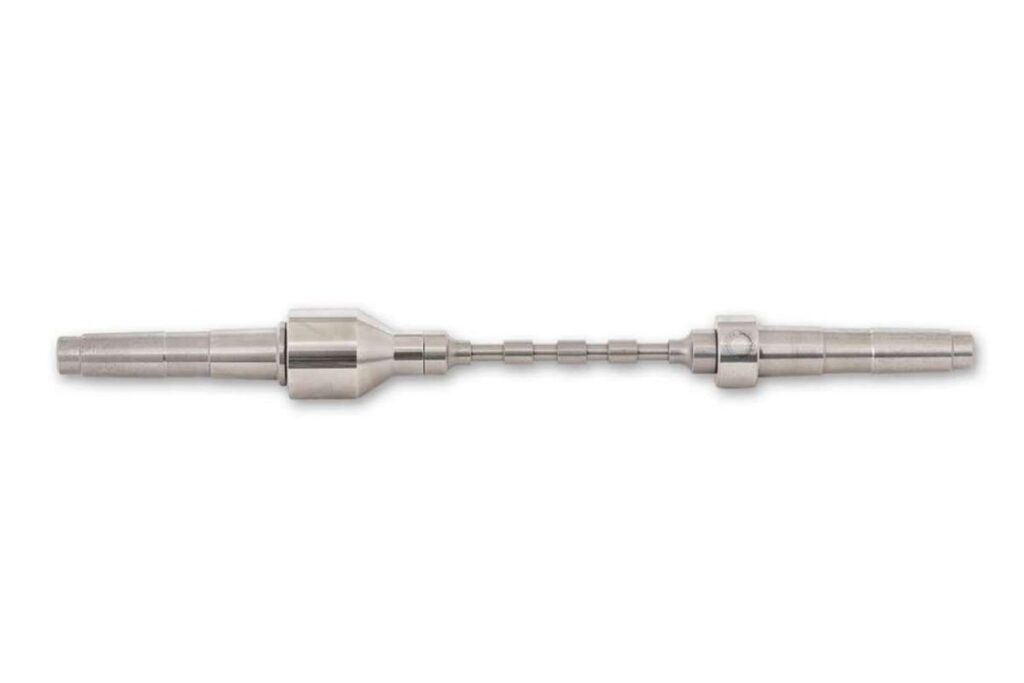

Ein Stiftdorn ist ein spezielles Spannwerkzeug, das dazu dient, die einzelnen Komponenten eines Stiftbausatzes – in der Regel ein Holz- oder Acrylrohling, der über Messinghülsen geschoben wird – sicher und zentriert auf einer Drechselbank zu montieren. Sein Hauptzweck ist es, diese kleinen Teile während des Drechselns an Ort und Stelle zu halten, sodass Sie den Rohling bearbeiten können, um ihm die gewünschte Form zu geben und ihn auf den exakten Durchmesser der Stifthülsen zu bringen.
Die Verwendung eines Stiftdorns ist unerlässlich für den Prozess des Stiftdrechselns. Er ermöglicht es Ihnen, die Rohlinge gleichmäßig und präzise zu formen, zu schleifen und zu polieren. Das Ergebnis sind perfekt geformte Stiftteile, die sich nahtlos in den Stiftbausatz einfügen und ein professionelles Aussehen haben. Ohne diese Präzision würden die Stiftkomponenten wackeln oder nicht richtig zusammenpassen.
Wie funktioniert ein Stiftdorn?
Die Funktionsweise eines Stiftdorns ist relativ einfach, aber genial. Der Dorn besteht im Wesentlichen aus einer Welle, auf die die vorbereiteten Stiftrohlinge (oft über Messinghülsen) aufgeschoben werden. Ein Ende des Dorns verfügt über einen Morsekegel (MK), der direkt in die Spindel der Drechselbank (entweder in die Kopf- oder die Reitstockspindel, je nach Typ des Dorns und der verwendeten Technik) eingeführt wird. Das andere Ende wird in der Regel durch einen mitlaufenden Körner im Reitstock gestützt, um maximale Stabilität und Ausrichtung während des Drechselns zu gewährleisten.
Die Stiftteile werden durch eine Rändelmutter oder ein spezielles Klemmfitting am Ende des Dorns fixiert. Durch Anziehen der Mutter oder des Fittings werden die Stiftteile fest zwischen dem Morsekegel-Ende und dem Reitstock-Ende des Dorns zusammengedrückt und gehalten. Dies gewährleistet, dass sich die Teile nicht bewegen oder vibrieren, während Sie sie mit Ihren Drechselwerkzeugen bearbeiten.
Wichtige Merkmale und Komponenten
Beim Kauf und der Verwendung eines Stiftdorns gibt es einige wichtige Merkmale und Komponenten zu beachten, die seine Funktion und Kompatibilität bestimmen:
Der Morsekegel (MK)
Eines der entscheidenden Merkmale eines Stiftdorns ist der Typ des Morsekegels an seinem Ende. Der Morsekegel ist eine genormte Verbindung, die sicher und ohne zusätzliches Bohrfutter direkt in die passende Aufnahme in der Spindel Ihrer Drechselbank passt. Die gängigsten Größen für Hobby- und kleinere professionelle Drechselbänke sind der Morsekegel 1 (MK1) und der Morsekegel 2 (MK2).
Es ist absolut notwendig, dass der Morsekegel des Stiftdorns mit der Aufnahme in Ihrer Drechselbank übereinstimmt. Ein MK1-Dorn passt nur in eine MK1-Aufnahme, und ein MK2-Dorn passt nur in eine MK2-Aufnahme. Viele Mini- und Midi-Drechselbänke verwenden MK2, aber einige kleinere oder ältere Modelle können MK1 haben. Prüfen Sie immer die Spezifikationen Ihrer Drechselbank, bevor Sie einen Stiftdorn kaufen.
Die Dornwelle und der Durchmesser
Die Dornwelle ist der Teil des Stiftdorns, auf den die Stiftrohlinge bzw. deren Hülsen aufgeschoben werden. Der standardmäßige und mit den meisten Stiftbausätzen kompatible Durchmesser dieser Welle beträgt 7mm. Dieser Durchmesser ist so gewählt, dass er perfekt zu den Innendurchmessern der Messinghülsen passt, die in den meisten gängigen Stiftbausätzen verwendet werden.
Ein Stiftdorn mit einer präzisionsgefertigten 7mm-Welle gewährleistet, dass die Stiftteile fest sitzen und sich während des Drechselns nicht verdrehen oder verrutschen. Die Genauigkeit des Durchmessers der Welle ist entscheidend für präzise Ergebnisse.
Die Hülsen (Bushes)
Obwohl die Hülsen streng genommen nicht Teil des Stiftdorns selbst sind, sind sie für dessen korrekte Verwendung unerlässlich. Hülsen sind kleine Metallringe oder zylindrische Abstandshalter, die spezifisch für jeden Stiftbausatz gefertigt sind. Sie werden auf die 7mm-Welle des Stiftdorns geschoben, und die vorbereiteten Holz- oder Acrylrohlinge (mit eingeklebten Messinghülsen) werden über diese Hülsen geschoben.
Die Hülsen haben den exakten Außendurchmesser des fertigen Stiftteils. Beim Drechseln bearbeiten Sie den Rohling so lange, bis er bündig mit den Hülsen abschließt. Dies stellt sicher, dass der Durchmesser jedes gedrechselten Stiftteils genau dem für den jeweiligen Stiftbausatz erforderlichen Maß entspricht. Oft werden Stiftdorne zusammen mit einem Satz Hülsen für einen bestimmten Stiftbausatz geliefert, aber für andere Bausätze müssen Sie möglicherweise separate, passende Hülsen erwerben.
Das Klemmfitting aus Messing (bei bestimmten Modellen)
Einige fortschrittlichere Stiftdorne verfügen über ein cleveres Detail: ein verschiebbares Klemmfitting aus Messing oder ein ähnliches System anstelle einer einfachen Rändelmutter. Dieses Fitting wird ebenfalls auf die Dornwelle geschoben. Der Vorteil dieses Systems ist, dass es ermöglicht, auch kürzere Rohlinge sicher zu spannen, ohne dass zusätzliche Holz- oder Kunststoffdistanzstücke zwischen den Rohlingen oder zwischen dem letzten Rohling und der Rändelmutter platziert werden müssen. Sie schieben einfach das Fitting an die benötigte Position auf der Welle und ziehen es fest, um die Stiftteile zu fixieren. Dies spart Zeit und vereinfacht den Spannvorgang.
Varianten und Kompatibilität
Wie bereits erwähnt, sind die Hauptvarianten von Stiftdornen durch ihren Morsekegel-Typ gekennzeichnet: MK1 und MK2. Die Wahl des richtigen Dorns hängt ausschließlich vom Typ Ihrer Drechselbank ab. Abgesehen vom Morsekegel sind die meisten Stiftdorne für das Standard-Stiftdrechseln mit einer 7mm-Welle ausgestattet, um die Kompatibilität mit den meisten Stiftbausätzen zu gewährleisten.
Ein guter Stiftdorn passt auf die meisten gängigen Drechselbänke (Mini, Midi, Full-Size), vorausgesetzt, der Morsekegel stimmt überein. Er ist auch mit den meisten auf dem Markt erhältlichen Stiftbausätzen kompatibel, wobei Sie immer die für Ihren spezifischen Bausatz passenden Hülsen benötigen.
Vorteile der Verwendung eines Stiftdorns
Die Vorteile der Verwendung eines speziell für Stifte entwickelten Dorns liegen auf der Hand:
- Präzision: Der Dorn hält die Teile exakt zentriert und ausgerichtet, was ein präzises Drechseln auf den benötigten Durchmesser ermöglicht.
- Sicherheit: Die Teile werden sicher gespannt, was das Risiko minimiert, dass sie sich während des Drechselns lösen und weggeschleudert werden.
- Effizienz: Das Spannen der Stiftteile geht schnell von der Hand. Modelle mit Klemmfitting machen den Prozess noch effizienter, da keine Distanzstücke benötigt werden.
- Hochwertige Ergebnisse: Durch die Kombination aus Präzision und Stabilität können Sie makellose Oberflächen erzielen und Stifte von hoher Qualität herstellen.
Häufig gestellte Fragen (FAQ)
Hier beantworten wir einige der häufigsten Fragen zum Thema Stiftdorn:
Wofür wird ein Stiftdorn verwendet?
Ein Stiftdorn wird verwendet, um die kleinen Teile (Holz- oder Acrylrohlinge über Messinghülsen) eines Stiftbausatzes sicher und zentriert auf einer Drechselbank zu spannen, damit sie präzise gedrechselt, geschliffen und poliert werden können.
Welchen Durchmesser hat ein Stiftdorn?
Der standardmäßige Durchmesser der Dornwelle, auf die die Stiftteile geschoben werden, beträgt 7mm. Dies gewährleistet die Kompatibilität mit den Messinghülsen der meisten handelsüblichen Stiftbausätze.
Benötige ich ein Bohrfutter, um den Stiftdorn in meiner Drechselbank zu befestigen?
Nein, bei Stiftdornen mit Morsekegel-Aufnahme ist kein Bohrfutter erforderlich. Der Morsekegel passt direkt in die entsprechende MK-Aufnahme in der Spindel Ihrer Drechselbank.
Wozu dienen die Hülsen?
Die Hülsen dienen als Abstandshalter und Maßreferenz. Sie werden zusammen mit den Stiftrohlingen auf die Dornwelle geschoben. Ihr Außendurchmesser entspricht dem Zieldurchmesser der fertigen Stiftteile. Sie drechseln den Rohling, bis er bündig mit den Hülsen ist.
Kann ich kürzere Holzrohlinge verwenden?
Ja, insbesondere Stiftdorne mit einem verschiebbaren Klemmfitting ermöglichen es Ihnen, auch kürzere Rohlinge oder eine geringere Anzahl von Rohlingen sicher zu spannen, ohne zusätzliche Distanzstücke verwenden zu müssen. Bei Modellen mit Rändelmutter müssen Sie möglicherweise passende Distanzstücke hinzufügen.
Passt der Stiftdorn auf meine Drechselbank?
Ein Stiftdorn passt auf Ihre Drechselbank, wenn der Morsekegel des Dorns (MK1 oder MK2) mit der Morsekegel-Aufnahme Ihrer Drechselbank übereinstimmt. Prüfen Sie immer die Spezifikationen Ihrer Maschine.
Zusammenfassend lässt sich sagen, dass der Stiftdorn ein unverzichtbares und durchdachtes Werkzeug für jeden ist, der hochwertige Schreibgeräte auf der Drechselbank herstellen möchte. Mit dem richtigen Dorn und den passenden Hülsen steht dem Erfolg Ihres nächsten Drechselprojekts nichts im Wege.
