Anreißen: Präzision mit der Reißnadel

Das präzise Anreißen von Werkstücken ist ein fundamentaler Schritt in vielen handwerklichen und industriellen Prozessen. Ob es darum geht, Sägelinien zu markieren, Bohrstellen zu definieren oder genaue Maße auf ein Rohteil zu übertragen – die Qualität des Anrisses beeinflusst maßgeblich das Endergebnis. Ein entscheidendes Werkzeug für diese Aufgabe ist die Anreißnadel, auch Reißnadel genannt. Sie ermöglicht es, feine und dauerhafte Linien auf verschiedenen Oberflächen zu erzeugen, die als Orientierung für die nachfolgende Bearbeitung dienen.

Was ist eine Anreißnadel?

Eine Anreißnadel ist ein spezielles Werkzeug, das zum Markieren von Linien und Punkten auf Werkstückoberflächen verwendet wird. Ihre Hauptfunktion besteht darin, das Material an der gewünschten Stelle leicht einzukratzen, sodass eine sichtbare und beständige Markierung entsteht. Diese Markierungen sind oft feiner und genauer als solche, die mit Bleistift oder Kreide gesetzt werden, und widerstehen Abrieb oder Verschmieren während des Bearbeitungsprozesses.

Anreißnadeln zeichnen sich in der Regel durch eine sehr harte, spitze Spitze aus. Diese Spitze muss härter sein als das Material, das markiert werden soll, um eine deutliche Risslinie erzeugen zu können. Hochwertige Anreißnadeln verfügen oft über diamantengeschliffene Hartmetallspitzen, die extrem widerstandsfähig und präzise sind. Diese Hartmetall-Spitzen eignen sich hervorragend für das Anreißen von harten Materialien wie Metallen (Stahl, Aluminium, Messing), aber auch für bestimmte Kunststoffe und Harthölzer.

Der Körper der Anreißnadel, oft als Haltestift bezeichnet, ist so konzipiert, dass er gut in der Hand liegt und eine präzise Führung ermöglicht. Viele Modelle verfügen über eine Anti Slip Zone, die ein sicheres und fehlerfreies Arbeiten garantiert. Einige Anreißnadeln bieten zusätzliche Funktionen, wie zum Beispiel eine Bitaufnahme, die den Einsatz in verschiedenen Halterungen oder Werkzeugen ermöglicht.

Die passende Reißnadel auswählen

Die Auswahl der richtigen Reißnadel hängt stark vom zu bearbeitenden Material und der spezifischen Anwendung ab. Es gibt verschiedene Ausführungen, die für unterschiedliche Zwecke optimiert sind:

Reißnadeln aus Hartmetall

Die häufigste Art sind Reißnadeln mit einer Spitze aus Hartmetall. Da Hartmetall deutlich härter ist als die meisten gängigen Rohteile aus Metall, lassen sich mit ihnen leicht deutliche Risslinien erzeugen. Diese sind ideal für:

• Das Anreißen auf Stahl, Edelstahl
• Das Markieren auf Aluminium und anderen Nichteisenmetallen
• Anwendungen, bei denen eine tiefe und gut sichtbare Linie erforderlich ist

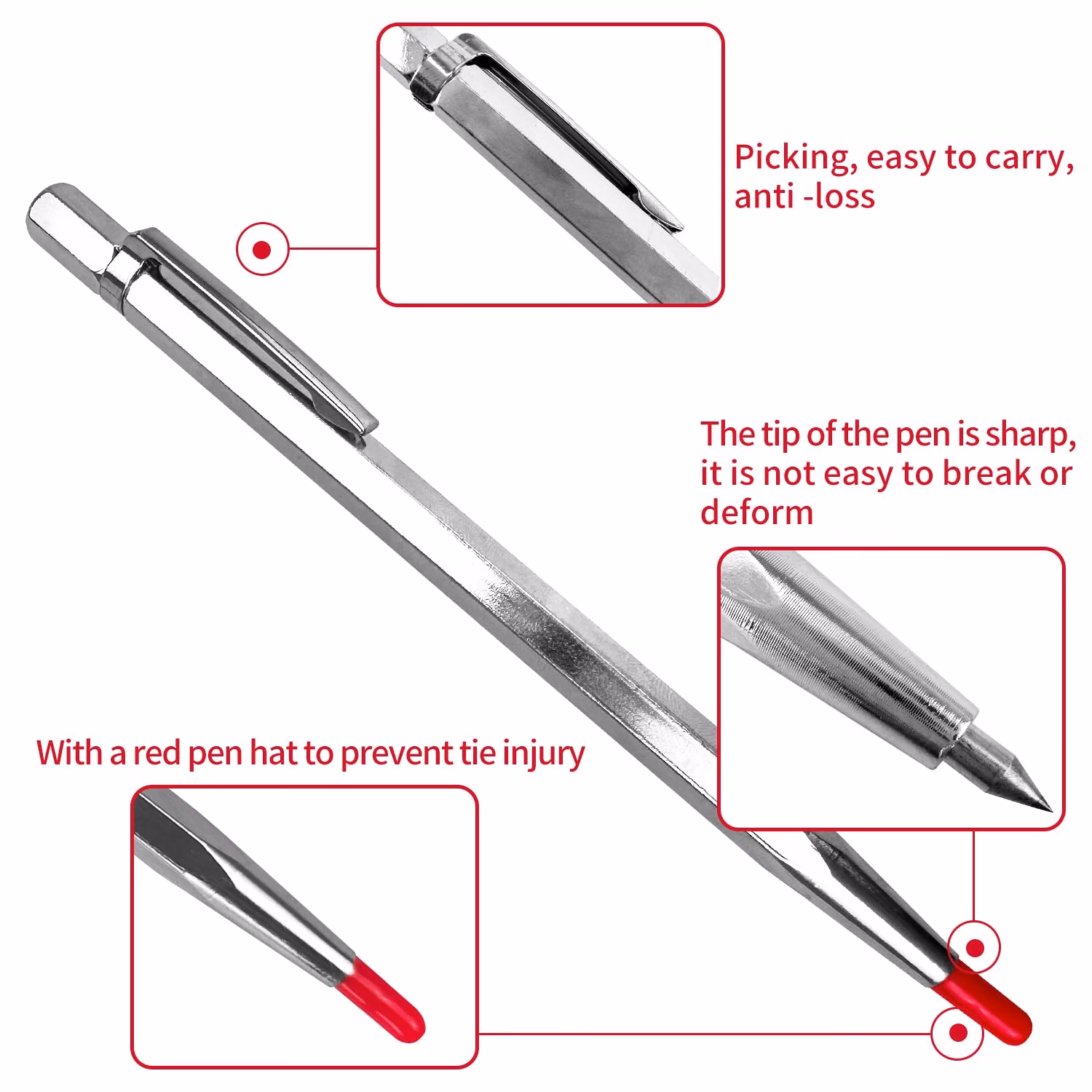

Bei Reißnadeln in Form eines Druckbleistiftes bietet sich der praktische Vorteil, dass verschlissene oder stumpfe Spitzen einfach und schnell durch neue, scharfe Ersatzspitzen ausgetauscht werden können. Dies stellt sicher, dass Sie stets mit einer optimal scharfen Spitze arbeiten können, was für die Präzision unerlässlich ist.

Reißnadeln mit gebogener Spitze

Für schwer zugängliche Stellen oder spezielle Geometrien gibt es Reißnadeln mit einer gebogenen Spitze. Diese ermöglichen es, auch in Ecken, hinter Kanten oder in Vertiefungen präzise Markierungen anzubringen, wo eine gerade Nadelspitze nicht hinkommen würde.

Reißnadeln aus Messing

Neben Hartmetall gibt es auch Reißnadeln aus weicheren Materialien wie Messing. Diese eignen sich besonders gut für Werkstoffe, bei denen eine geringe Tiefe der Risslinien ausreicht oder bei denen das Risiko von Funkenbildung minimiert werden muss. Messing-Reißnadeln sind ideal für:

• Kunststoff
• Holz
• PVC-Materialien
• Anwendungen in explosionsgefährdeten Umgebungen (funkenfrei)

Die Wahl des Materials der Reißnadelspitze ist somit entscheidend für das Bearbeiten verschiedener Oberflächen und die Erzielung des gewünschten Ergebnisses.

Eigenschaften und Beschaffenheit einer Anreißnadel

Die Qualität einer Anreißnadel wird maßgeblich durch ihre Beschaffenheit bestimmt. Die Spitze, oft aus verzinktem Pb-Stahl mit Hartmetallbestückung gefertigt, sollte dauerhaft und leicht nachschleifbar sein. Ein erhöhter Korrosionsschutz trägt zur Langlebigkeit des Werkzeugs bei.

Neben der Spitze ist der Haltestift wichtig. Ein ergonomisches Design mit einer Anti Slip Zone sorgt für einen sicheren Halt und ermöglicht präzises und fehlerfreies Arbeiten, selbst bei längeren Anreißarbeiten. Die Möglichkeit, Anreißnadeln mit oder ohne Bitaufnahme zu wählen, bietet zusätzliche Flexibilität für verschiedene Anwendungen und Halterungssysteme.

Materialien, die mit einer Anreißnadel bearbeitet werden können

Wie bereits erwähnt, sind Anreißnadeln vielseitig einsetzbar, wobei die Eignung stark vom Material der Spitze abhängt:

• Metalle: Stahl, Aluminium, Messing, Kupfer etc. (primär mit Hartmetallspitze)
• Kunststoffe: Verschiedene Arten, je nach Härte (Hartmetall oder Messing)
• Holz: Besonders Harthölzer (Hartmetall oder Messing)
• PVC-Materialien: (Messing empfohlen)

Die Härte des Materials ist der entscheidende Faktor. Die Reißnadelspitze muss immer härter sein als die Oberfläche, die markiert werden soll, um eine klare Linie zu hinterlassen.

Anreißen mit Präzisionswerkzeugen: Der Höhenreißer

Für höchst präzises Anreißen, insbesondere von Maßen, die auf einer Höhe über einer Grundplatte liegen, wird häufig ein Höhenreißer verwendet. Dieses spezielle Anreißwerkzeug kommt typischerweise auf einer Anreißplatte (einer planen, stabilen Oberfläche) zum Einsatz.

Der Höhenreißer ist ein komplexeres Gerät, das eine Anreißnadel oder eine Tastspitze exakt in der Höhe positionieren kann. Moderne Höhenreißer, wie der erwähnte Mitutoyo-Höhenreißer, ermöglichen eine Einstellung auf Bruchteile eines Millimeters und verfügen über präzise Zählwerke. Das Nullen des Geräts ist dabei ein kritischer Schritt für genaue Ergebnisse. Man fährt die Anreißnadel vorsichtig bis auf die Anreißplatte herunter, stellt das Zählwerk auf Null und verdreht die runde Skala ebenfalls auf Null. Vor dem eigentlichen Anreißen kann man mit einem Blatt Papier prüfen, ob die Spitze wirklich plan auf der Platte aufliegt und keine Verunreinigungen die Nullposition verfälschen.

Mit einem Höhenreißer lassen sich nicht nur exakte Höhen anreißen, sondern auch Stufen markieren oder Mittellinien finden, indem man die Nullposition entsprechend wählt (z.B. auf der Oberseite des Werkstücks). Diese Art des Anreißens erfordert eine besonders sorgfältige Handhabung des Geräts und ein klares Verständnis der gewünschten Geometrie.

Neben dem Anreißen dient ein Höhenreißer auf einer Anreißplatte auch als hochpräzises Messwerkzeug für Aufgaben, bei denen herkömmliche Messmittel wie Zollstock oder Messschieber an ihre Grenzen stoßen. Die Fähigkeit, die Spitze exakt im Raum zu positionieren, macht ihn zu einem vielseitigen Werkzeug in der Fertigung und im Maschinenbau.

Der Winkel der Anreißnadelspitze: Warum er wichtig ist

Der Winkel der Anreißnadelspitze ist ein entscheidendes Merkmal für die Qualität des Anrisses. Typischerweise liegt dieser Winkel zwischen 30 und 60 Grad. Ein präziser Winkel ermöglicht es, feine, scharfe und gut sichtbare Linien auf der Materialoberfläche zu ziehen.

Ein zu spitzer Winkel (kleiner) könnte dazu führen, dass die Spitze leichter abbricht, während ein zu stumpfer Winkel (größer) weniger präzise Linien erzeugt und das Material stärker verdrängt statt zu ritzen. Der korrekte Winkel stellt eine optimale Balance zwischen der Deutlichkeit der Linie und der Schonung des Materials sicher. Er ist unerlässlich für präzises Arbeiten, insbesondere in Bereichen wie der Metallverarbeitung oder dem Maschinenbau.

Pflege und Instandhaltung einer Anreißnadel

Die Langlebigkeit und Funktionsfähigkeit einer Anreißnadel hängen maßgeblich von ihrer Pflege ab. Der wichtigste Aspekt ist die Instandhaltung der Spitze. Sie sollte regelmäßig auf Schärfe und mögliche Beschädigungen überprüft werden.

Eine stumpfe Spitze muss nachgeschliffen werden. Beim Nachschleifen ist es wichtig, nur die schräge Kante zu bearbeiten und die Unterseite (falls vorhanden, wie bei der Nadel eines Höhenreißers) plan und glatt zu halten, damit sie korrekt auf der Anreißplatte aufliegt. Die Spitze sollte stets sauber gehalten und vor Korrosion geschützt werden, insbesondere wenn die Nadel aus nicht rostfreiem Material besteht oder in feuchter Umgebung verwendet wird.

Die Folgen des Anreißens mit einer stumpfen Reißnadel

Das Arbeiten mit einer stumpfen Reißnadel beeinträchtigt die Präzision erheblich. Eine stumpfe Spitze erzeugt ungenaue und oft schlecht sichtbare Linien. Dies erschwert die nachfolgenden Arbeitsschritte wie Sägen, Bohren oder Fräsen, da die Markierungen nicht klar erkennbar sind.

Zudem kann eine stumpfe Nadel das Material beschädigen, anstatt eine saubere Risslinie zu ziehen. Sie kann das Material aufreißen, unsaubere Kratzer hinterlassen oder sogar die Oberfläche verformen. Die Verwendung einer scharfen Anreißnadel ist daher unerlässlich für saubere und exakte Ergebnisse.

Was ist ein Anreißwerkzeug?

Der Begriff Anreißwerkzeug ist weiter gefasst als nur die Anreißnadel. Er beschreibt jedes Instrument, das verwendet wird, um Markierungen und Linien auf Werkstückoberflächen anzubringen, die als Grundlage für die weitere Bearbeitung dienen. Zu den Anreißwerkzeugen gehören neben der klassischen Anreißnadel auch:

• Anreißmesser: Mit einer Klinge statt einer Spitze, oft für Holz oder weichere Materialien.
• Anreißer/Parallelreißer: Werkzeuge zum Ziehen paralleler Linien.
• Anreißlehren: Spezialwerkzeuge zum Anreißen bestimmter Formen oder Muster.
• Höhenreißer: Wie bereits beschrieben, für präzise Höhenmarkierungen auf einer Anreißplatte.

Die Anreißnadel ist somit eine der grundlegendsten und vielseitigsten Formen eines Anreißwerkzeugs.

FAQ – häufig gestellte Fragen

Wie pflegt man eine Anreißnadel?

Die Pflege umfasst die regelmäßige Überprüfung und Instandhaltung der Spitze, um sicherzustellen, dass sie scharf und unbeschädigt bleibt. Sie sollte sauber gehalten und vor Korrosion geschützt werden. Eine stumpfe Spitze muss nachgeschliffen werden.

Welchen Winkel hat eine Anreißnadel?

Eine Anreißnadel hat in der Regel einen präzisen Winkel an der Spitze, der typischerweise zwischen 30 und 60 Grad liegt. Dieser Winkel ist entscheidend für feine und genaue Linien.

Welche Materialien können mit einer Anreißnadel bearbeitet werden?

Anreißnadeln sind hauptsächlich für die Verwendung auf Metallen wie Stahl, Aluminium und Messing konzipiert (insbesondere mit Hartmetallspitze). Sie können auch auf anderen harten Materialien wie bestimmten Kunststoffen oder Hartholz verwendet werden. Messing-Reißnadeln eignen sich für weichere Materialien wie PVC oder Holz und für funkenfreies Arbeiten.

Welche Folgen hat das Anreißen mit einer stumpfen Reißnadel?

Das Anreißen mit einer stumpfen Reißnadel kann zu ungenauen und schlecht sichtbaren Linien führen. Dies beeinträchtigt die Präzision bei nachfolgenden Arbeitsprozessen. Eine stumpfe Reißnadel kann auch das Material beschädigen oder unsaubere Kratzer hinterlassen.

Was ist ein Anreißwerkzeug?

Ein Anreißwerkzeug ist ein Instrument, das in der Metallbearbeitung und anderen technischen Berufen verwendet wird, um Markierungen und Linien auf Werkstückoberflächen anzubringen. Zu den Anreißwerkzeugen gehören Reißnadeln, Anreißmesser, Anreißer und spezielle Anreißlehren.

Warum ist der Winkel der Anreißnadel wichtig?

Der Winkel der Anreißnadel ist wichtig, um präzise und deutlich sichtbare Linien zu erzeugen. Ein korrekter Winkel sorgt für eine optimale Balance zwischen Sichtbarkeit der Linie und Schonung des Materials.

Gibt es Alternativen zur traditionellen Anreißnadel?

Ja, je nach Material und Anforderung gibt es Alternativen wie Anreißmesser, Anreißfarben oder spezielle Markierungswerkzeuge. Die Wahl hängt vom spezifischen Anwendungsfall ab.

Vergleich: Hartmetall- vs. Messing-Reißnadel

Um die Auswahl zu erleichtern, hier ein kurzer Vergleich der beiden Haupttypen basierend auf den bereitgestellten Informationen:

Die richtige Auswahl des Werkzeugs ist der erste Schritt zu einem erfolgreichen Anriss. Durch die Beachtung von Material, Form und Pflege stellen Sie sicher, dass Ihre Anreißnadel ein zuverlässiger Helfer für präzise Markierungsarbeiten bleibt.

Zusammenfassend lässt sich sagen, dass die Anreißnadel ein kleines, aber unverzichtbares Werkzeug für alle ist, die auf verschiedenen Materialien präzise Markierungen vornehmen müssen. Die Kenntnis der verschiedenen Typen, ihrer Eigenschaften und der richtigen Pflege ermöglicht es Ihnen, stets das beste Ergebnis zu erzielen und die Lebensdauer Ihres Werkzeugs zu maximieren. Ob einfache Handanwendung oder der Einsatz mit einem komplexen Höhenreißer – die scharfe, richtig gewählte Anreißnadel ist der Schlüssel zur Präzision.
